Arduino Mini

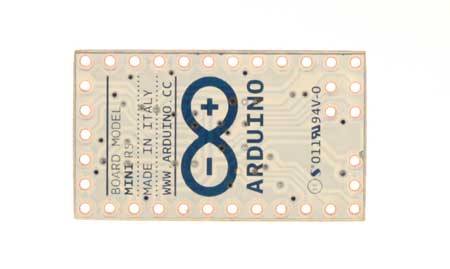

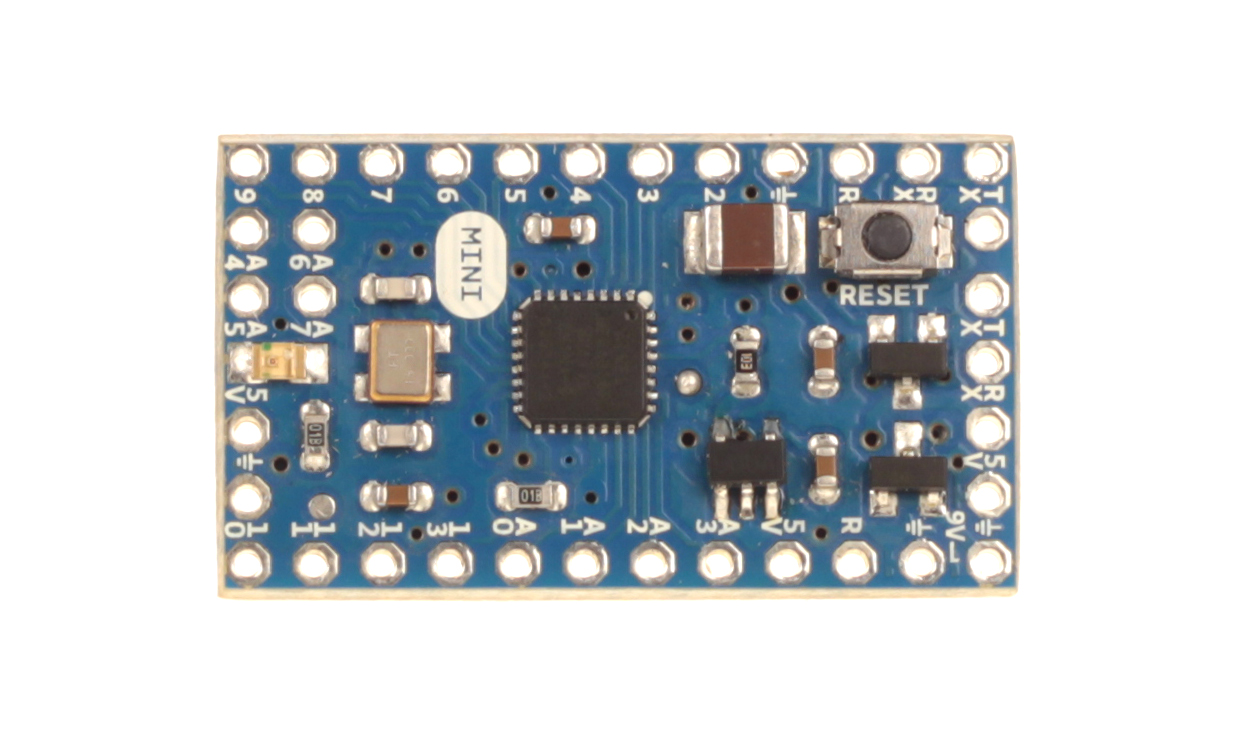

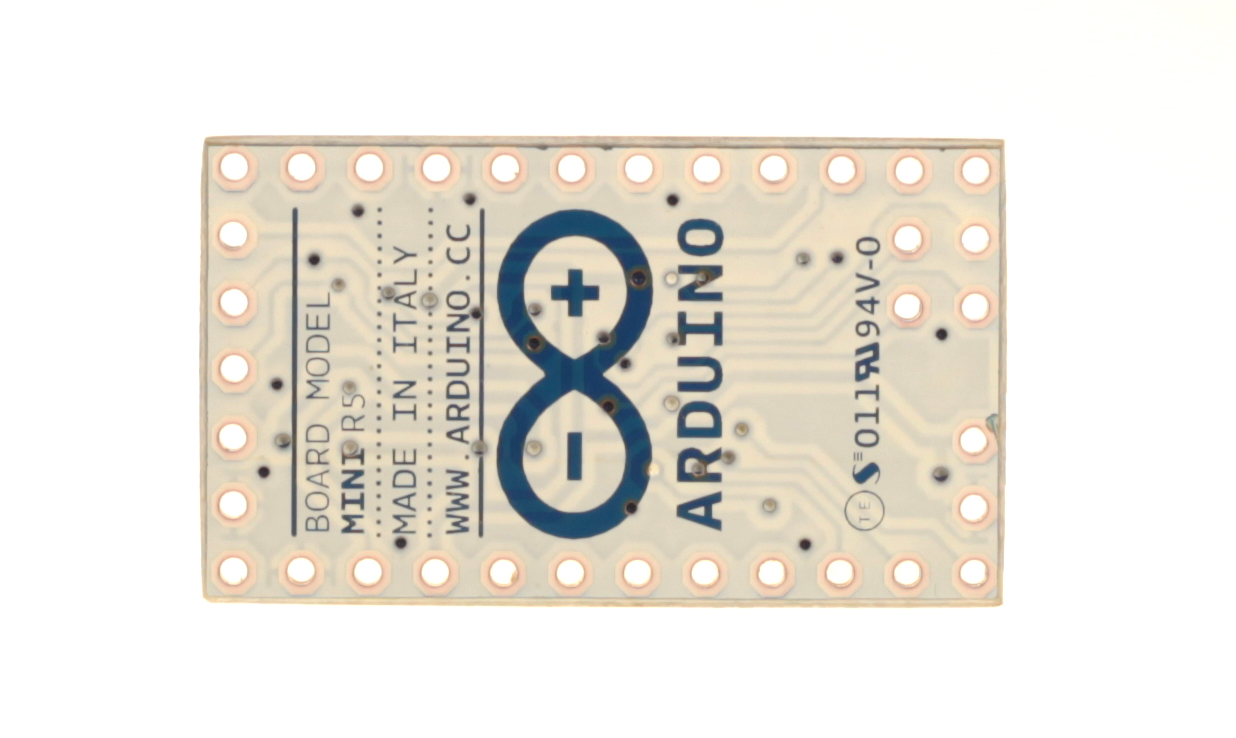

Arduino Mini delantera sin cabeceras	Arduino Mini trasero

Visión de conjunto

NOTA: este producto está actualmente retirado y la documentación no se mantendrá al día

La Arduino Mini es una pequeña placa de desarrollo basado originalmente en el ATmega168 , pero ahora suministra con el 328. ( ficha técnica ), destinado a circular por placas universales y cuando el espacio es un bien escaso. Cuenta con 14 pines digitales de entrada / salida (de los cuales 6 se podrán utilizar como salidas PWM), 8 entradas analógicas, y un 16MHz oscilador de cristal. Se puede programar con el adaptador de serie USB u otro USB o RS232 a TTL adaptador serie.

El nuevo Mini (revisión 05) tiene un nuevo paquete para el ATmega328 , que permite a todos los componentes que estar en la parte superior del tablero. También tiene un botón de restauración a bordo. La nueva versión tiene la misma configuración de pines como la revisión 04.

Advertencia : No encienda el Arduino Mini con más de 9 voltios, o conecte la fuente al revés: es probable que acabar con él.

Resumen

microcontrolador	ATmega328
Tensión de funcionamiento	5V
Voltaje de entrada	7-9 V
E / S digitales prendedores	14 (de los cuales 6 proporcionan salida PWM)
Pines de entrada analógica	8 (de las cuales 4 son estallado en los pasadores)
Corriente continua para Pin I / O	40 mA
Memoria flash	32 KB (de los cuales 2 KB utilizado por el gestor de arranque)
SRAM	2 KB
EEPROM	1 KB
Velocidad de reloj	16 MHz
Longitud	30 mm
Anchura	18 mm

Programación

La Arduino Mini se puede programar con el software de Arduino ( descarga ). Para más detalles, véase la referencia ytutoriales .

Para programar el Arduino Mini, necesitará un adaptador de serie USB u otro USB o RS232 a TTL adaptador serie. Ver la página en cómo empezar a utilizar el Arduino Mini para obtener instrucciones.

Los ATmega328 en el Arduino Mini viene precargado con un cargador de arranque que le permite cargar nuevo código a ella sin el uso de un sistema de programador en. El gestor de arranque se comunica utilizando el original STK500protocolo ( referencia , archivos de cabecera C ).

También puede pasar por alto el gestor de arranque y programar los ATmega328 con ICSP (In-Circuit Serial Programming); ver la página en bootloading el Mini para obtener información sobre el cableado de una cabecera ICSP para el Mini y el programador para obtener instrucciones sobre el uso de un programador para cargar un boceto.

Entrada y salida

Cada uno de los 14 pines digitales en el Mini se puede utilizar como una entrada o salida. Operan a 5 voltios. Cada pin puede proporcionar o recibir un máximo de 40 mA y tiene una resistencia de pull-up (desconectada por defecto) de 20-50 kOhms. Pins 3, 5, 6, 9, 10, y 11 pueden proporcionar una salida de PWM; para más detalles ver el analogWrite () función.En todo caso, además de la Mini USB (u otro) adaptador está conectado a los pines 0 y 1, interferirá con la comunicación USB, evitando nuevo código se carguen u otra comunicación con el ordenador.

El Mini tiene 8 entradas analógicas, cada uno de los cuales proporcionan 10 bits de resolución (es decir, 1024 valores diferentes). Entradas de 0 a 3 se desglosan en los pasadores; de entrada 4-7 requiere soldadura en los orificios provistos.Por defecto, la medida de las entradas analógicas del suelo a 5 voltios, aunque es posible cambiar el extremo superior de su rango usando el pin AREF y algo de código de bajo nivel.

Véase también el mapeo entre los pines de Arduino y los puertos ATmega168 / 328 .
